NH VV-3×+2×电缆

一、产品介绍

耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。我国国家标准GB12666.6(等IEC331)将耐火试验分A、B两种级别,A级火焰温度950~1000℃,持续供火时间90min,B级火焰温度750~800℃,持续供火时间90 min,整个试验期间,试样应承受产品规定的额定电压值。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方,例如,消防设备及紧急向导灯等应急设施的供电线路和控制线路。

二、使用条件
1.交流额定电压:U。/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。
2.电缆最高长期工作温度
(1)阻烯聚氟乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;
(2)氟塑料绝缘和护套:220℃和260℃两种;氟塑料绝缘和105℃阻燃聚氟乙烯护套:90℃和125℃两种。
(3)低卤低烟阻燃PVC绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃和125℃两种。

三、最低环境温度
(1)阻燃聚氯乙烯绝缘和护套:固定敷设-40℃;非固定敷设-15℃;
(2)氟塑料绝缘和护套:固定敷设-60℃;非固定敷设-20℃;
4.电缆安全敷设温度不应低于0℃。

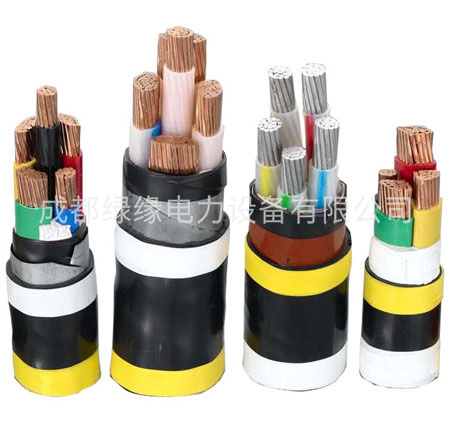

NH VV-1电缆
四、耐火特性
符合IEC331规定 符合GB12666.6规定
火焰温度 750℃ 火焰温度 950℃-1000℃ 火焰温度 750℃-800℃
燃烧时间 3h 燃烧时间90min 燃烧时间90min
冷却时间 21h 附加电压 额定电压 附加电压 额定电压
附加电压 额定电压 附加电流 3A 附加电流 3A
附加电流 3A A类  B类
6.敷设推荐的允许弯曲半径:非铠装、编织屏蔽电缆应不小于电缆外径的6倍;
钢带铠装电缆应不小于电缆外径的12倍;
氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。



NH VV-3×+2×电缆技术参数:

序号

芯数截面mm²

绝缘厚度mm

护套厚度mm

电缆近似外径mm

94

3×2.5+2×1.5

0.8

1.8

13.1

95

3×4+2×2.5

1.0

1.8

15.4

96

3×6+2×4

1.0

1.8

16.7

97

3×10+2×6

1.0

1.8

19.3

98

3×16+2×10

1.2

1.8

25.1

99

3×25+2×16

1.2

1.8

31.2

100

3×35+2×16

1.2

1.8

35.0

101

3×50+2×25

1.4

2.0

40.5

102

3×70+2×35

1.4

2.1

45.5

103

3×95+2×50

1.6

2.3

40.5

104

3×120+2×70

1.6

2.4

45.5

105

3×150+2×70

1.8

2.5

47.94

106

3×185+2×95

2.0

2.7

54.0

107

3×240+2×120

2.2

2.9

60.4
